ピエゾポンプ補助金事業

　ピエゾポンプ補助金事業、お客様への御報告

　茨城県知事より経営革新テーマとして承認を頂いてから、3年たち、遅れてしまいご迷惑をお掛け致しました。昨年補助金が認められ、昨年3月末をもって補助金事業は終了致しました。
　新しい方向の装置として、今後お客様のお役に立つものと確信いたしております。

細かい事まで御説明してもかえって判りづらくなりますので、大まかな結果、可能性及び飛滴サンプルをもって御報告とさせて頂きます。

今後お客様の試験依頼を極力お受け致しますのでご遠慮なく清水までお申し付け下さい。
機密は厳守致します。

（有）エヌ・エス商事　清水輝夫

　2006年7月24日

1.結果

計画を100％達成できたとは言えませんが、考えていた以上の成果があったことを合わせると、将来に向けて市場に新しい生産装置を投入できそうです。

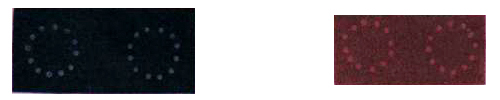

多孔飛滴
12穴のノズル（Φ3×12穴）にてコンパウンド：水＝1：1の液体を飛適した。
吐出信号は立ち上がりの速い矩形波をベースに用いると良い。

高粘度液の飛滴（1穴ノズル）
コンパウンドは粒子が細かいので、微少量の飛滴が可能であるがケチャップは粒子が粗いので極細ノズルでの微少量の飛滴は不安定でした。条件は記載致しません。

今後は市場で実際に使われている液体で可能性を確かめていく事になります。

2.可能性

多孔飛滴
多点同時塗布、塗布面の作成（余分に液を使わない、環境汚染防止）

高粘度液の飛滴
オイル、塗料、接着剤等をノズルから一定の距離をおいて飛滴的に塗布
小面積の塗布面の作成（高周波飛滴）、更に高粘度の押し出し吐出（高精度）
マイクロポンプ的な使い方

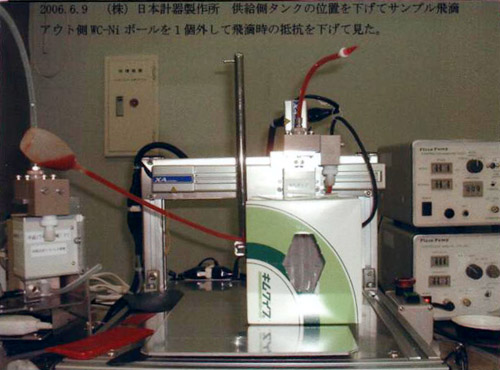

3.実験装置（写真）･･･実験用ですのでバラック的なところがあります。

　2006年8月4日

結果

試作ポンプとNS-O2DSを組み合わせ、多孔ノズルホルダーを金具で固定し、3軸ロボットにワークを取り付けてロボットの動きに合わせて飛滴させました。液体はコンパウンド水溶液です。
飛滴させた試料はコンパウンドが乾燥した後にセロテープで固定しました。
諸条件は液種等によりまちまちで、コントローラーによる条件設定はフレキシブルですので省略しました。

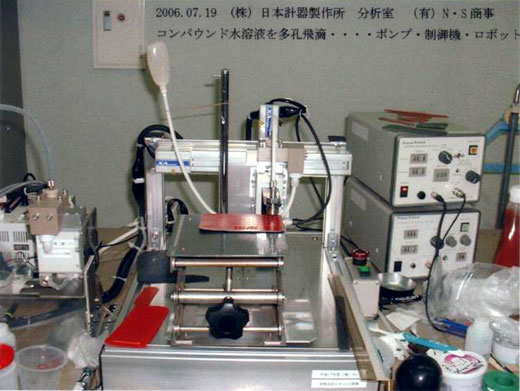

試験装置（写真）

今後とも、宜しくお願い申し上げます。
